普通车床6163.6180.6193--1.5-2.-3米4.4万

普通车床6163.6180.6193--1.5-2.-3米4.4万

产品名称

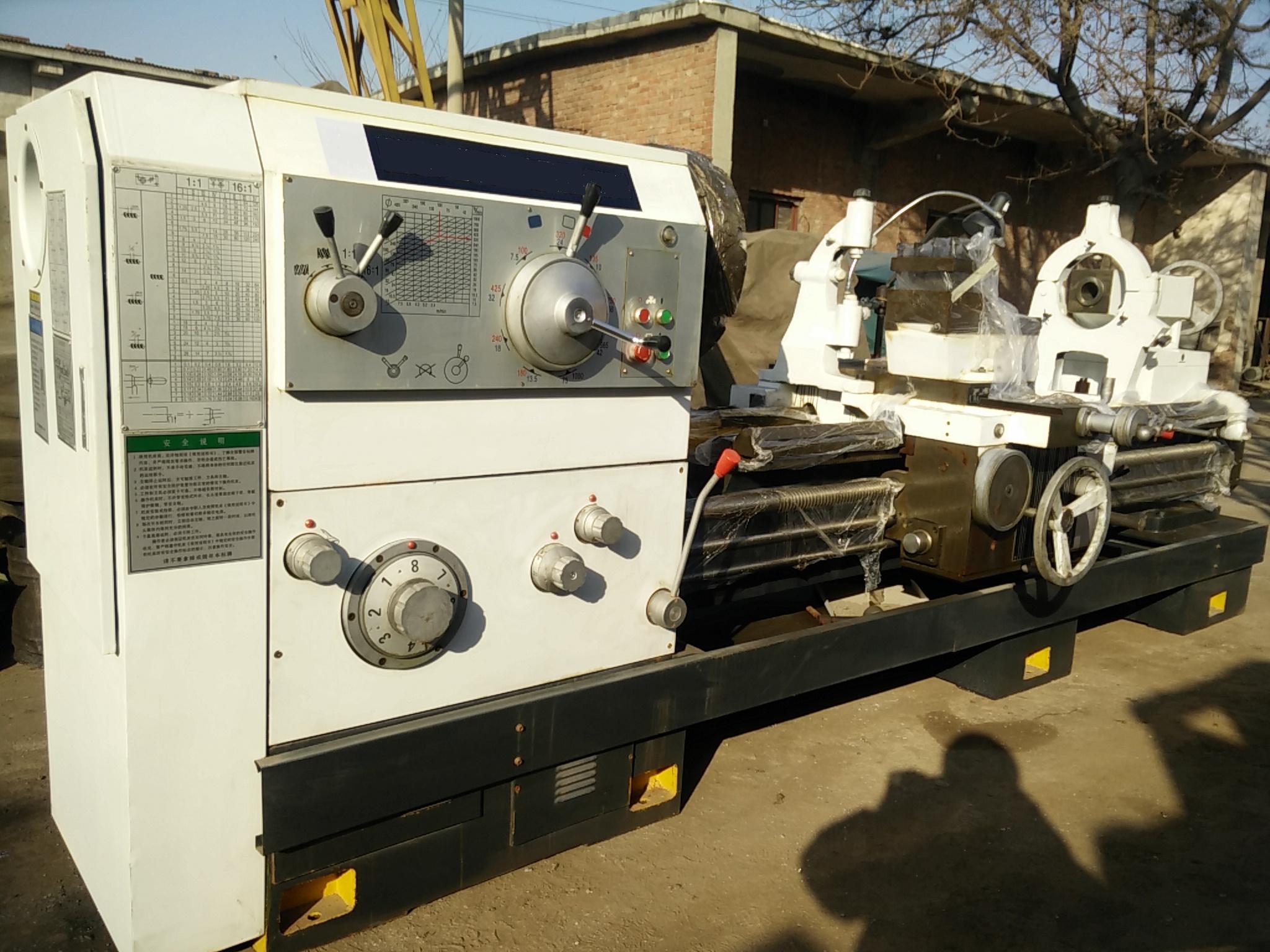

马鞍车床



产品型号

CW6180B

产品规格

Φ800×4000*5000*6000

生产企业

温县安洋机床厂

单位报价

面议

价格单位

元/台

产品描述

本车床主要用于车削内外圆柱面、圆锥面及其它旋转体零件,可加工各种常用的公制、英制、模数和径节螺纹,并能拉削油沟和键槽。
马鞍车床特别适合于扁平形 畸形零件的加工。
结构特点:
1.床身采用大宽度侧壁双筋板、内前板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中,溜板设有快移机构,用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。
3.车床结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。
4.床身导轨下滑面采用TSF耐磨镶层结构,运动轻便灵活,寿命长;润滑系统为箱外循环,提高了加工精度。
5.主轴孔大,可通过4" 棒料;尾座装有刻度盘和刻线用直观;机床外形整齐美观,易于擦拭和维护。

技术参数


项目 单位 规格
型号 CW6180
床身上最大回转直径 mm 800
刀架上回转直径 mm 530
最大工件长度 mm 4000/5000/6000
马鞍内回转直径×有效宽度 mm 800×300[选装]
主轴通孔直径和轴头型式 mm 105,D11
主轴前端锥孔直径和顶尖锥度 mm 120,莫氏 No.5
主轴转速级数和范围 r/min 7.5-1000 (18种)
纵进给量级数和范围 范围 1:1 mm/r 0.06-1.52(32种)
范围 16:1 1.6-24.3(32种)
用交换齿轮微量进给范围 mm/r 0.06-0.912
横向进给量与纵向进给量的比率 1/2
床鞍快速速度 mm/min 4000
机床丝杠螺距 mm 12
螺纹种类、范围 公制螺纹 mm 1-240 (50种)
英制螺纹 tpi 14-1 (26种)
模数螺纹 mm 0.5-120 (53种)
径节螺纹 tpi 28-1 (24种)
下刀架最大横向行程 mm 415
上刀架最大行程 mm 200
床尾套筒行程 mm 250
床尾套筒锥度 莫氏 No.5
床身导轨宽度及淬火硬度 mm 550 RC
床身导轨硬度 RC 热处理
主电机功率 kW 11
快速电机功率 kW 1.1
冷却泵电机功率 kW 0.9
机床净重/机床毛重 kg 7000
机床轮廓尺寸(长×宽×高) mm 8000/1600/1550
